ПО для Анализа FRA трансформаторов

Наше программное обеспечение для анализа FRA на трансформаторах имеет историю в более чем 3 десятилетия. Начиная от первых приложений, написанных еще на Turbo Pascal под DOS, наш софт трудится в анализе частичных характеристик многих организаций в России и СНГ


Последняя версия работает под управлением ОС Windows (7, 10, 11) и может быть встроена непосредственно в измерительный прибор

Современные приборы FRA

особенности ПО "МЧА" для диагностики трансформаторов методом частотного анализа

Наше программное обеспечение позволяет управлять Импульсными и Свип Измерениями из одного приложения. Благодаря оптимизации, ПО может работать на слабых ПК, позволяя встраивать себя непосредственно внутрь испытательного комплекса, как это, например сделано в старых версиях на базе Промышленного ПК Kintek, или в нашем современном приборе Импульс-10 HD


возможности программного обеспечения

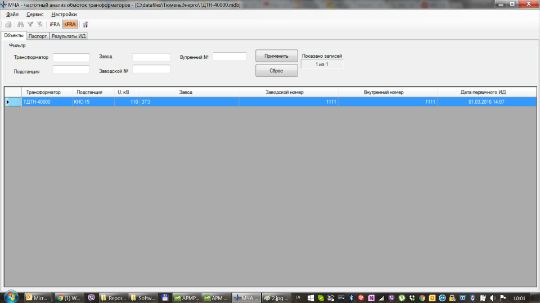

База данных

Наш подход подразумевает сохранение всех ваших объектов испытаний в одной базе данных Microsoft Access, что позволяет затем удобно анализировать данные, сравнивая их между собой

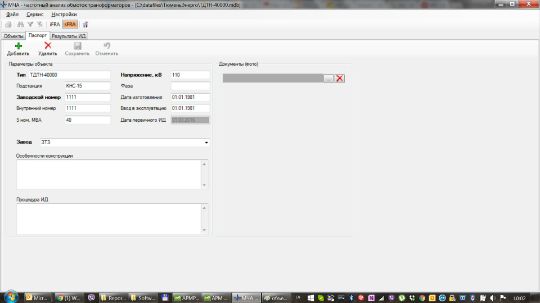

Паспорт объекта

Хорошо оформленный "паспорт объекта" - ключ к предсказуемому, повторяемому анализу. В тестах FRA имеют значения ВСЕ подробности, включая температуру окружающей среды, а также способы подключения к обмоткам и способы соединения с заземлением

Просмотр измерений

Окно просмотра измерений позволяет анализировать измерения, выполненные на разных объектах а разное время, позволяя одним кликом сравнивать записи между собой

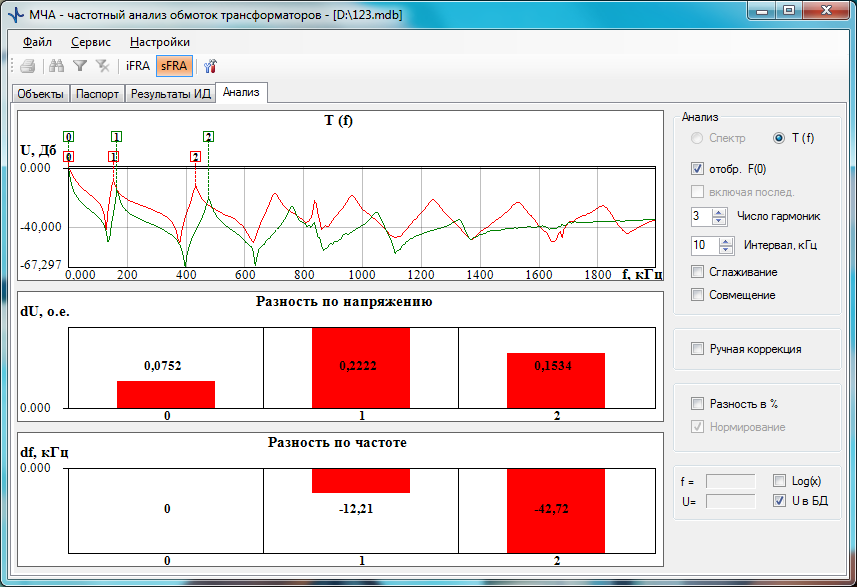

встроенная диагностика

Возможности анализа результата включают в себя множество вариантов просмотра данных в различном виде, а также проведение полуавтоматической и автоматической диагностики.

Программный пакет сам определяет частоты основных резонансов, а также способен вычислить Коэффициенты Парной Корреляции, которые потом являются основанием для постановки диагноза

Пользователь выбирает число основных гармоник, их разнос, а также управляет вариантами отображения (сглаживание, линейный/логарифмический просмотр, и т.)

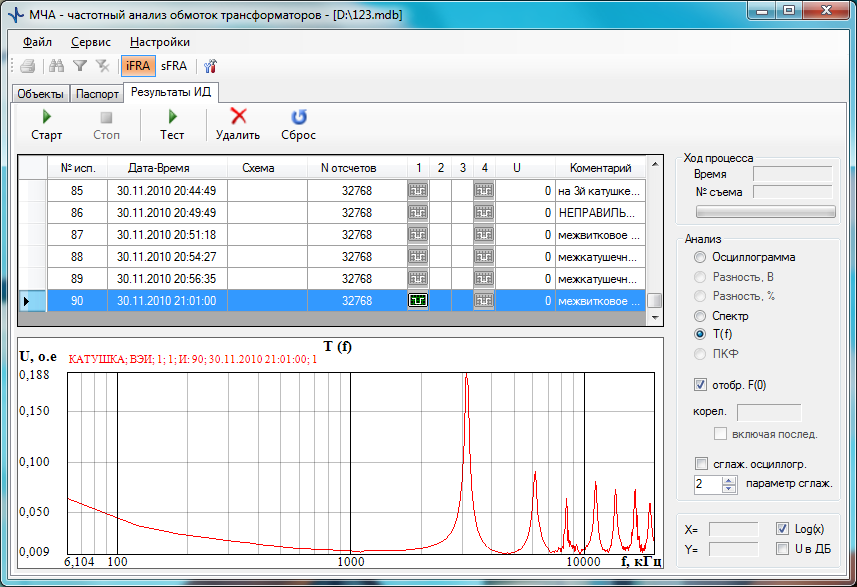

главное окно программы МЧА

Главное окно программы содержит кнопки управления испытанием, записи выполненных испытаний, графический просмотр, а также опции управления графическим просмотром.

Выбрать и сравнить несколько измерений можно одним кликом по пиктограммам измеренных данных

Во вкладке "Объекты" и "Паспорт" можно отфильтровать нужные измерения

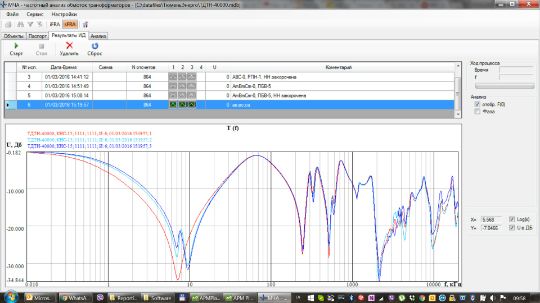

Пример визуализации FRA измерений по низкой стороне

На рисунке выше показан типичный результат диагностики FRA низкой обмотки силового трансформатора. Видно хорошую межфазную сходимость, а также типичный вид отклика на низких частотах (фазы А и C имеют похожие отклики, а фаза B отличается из-за различного положения обмоток на магнитопроводе)

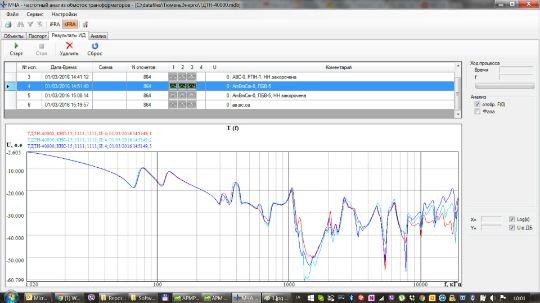

Индуктивные измерения

На рисунке видно прекрасную сходимость измерений трёх обмоток среднего напряжения. Основные различия начинаются в зоне высоких частот, то есть там где начинают сказываться внутренние подсоединения и подводы обмоток

условия распространения ПО "МЧА"


В настоящий момент программное обеспечение МЧА не распространяется отдельно от установок Импульс, и приобретается только в составе диагностической установки Импульс-9, Импульс-10, или Импульс-HD
